江苏阁楼设计施工案例


    2017年的一个秋天[古建筑设计庆德工作室]傅延庆古建筑工程师受在北京从事多年艺术教育的一位老校长之全权委托,老校长祖居江苏南通。为老校长在江苏南通市郊区的一个村庄之中的旧宅一处基址上。设计、建造一座二层阁楼式的仿古建筑——清幽阁。我与老校长商量之后,在老宅基址上新建的仿古建筑样式是选择古建筑样式中的悬山样式作为老校长旧宅翻新的退休养老之用之宅府。

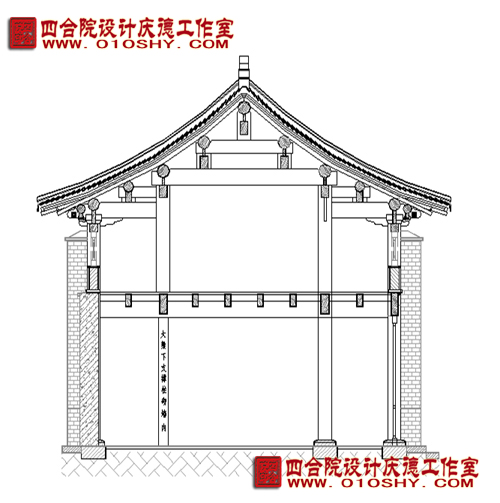

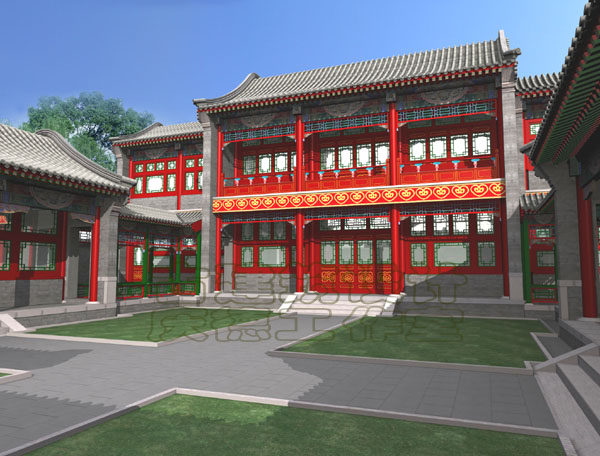

悬山建筑是中国古建筑的建筑样式之一早在一千多年前的宋代就已经使用这种建筑样式己经被广泛使用了,此次建造清幽阁是位于江苏地区,所以设计建造采用南方与北方相结合的古建筑做法。依据宅主人的想法我为这个宅子设计了一层半总体平面的总面阔为五开间,明间的开间尺寸5m;两则的间是364m;两则的364m进深8.8米。的层高房屋总标高为8.960,檐高为5.480米。廊轩分前后,前面廊轩的步柱落地、后步柱落于二层的地面大梁之上(大梁宽40CM*49CM)。前后步柱内分为内四界形式。

   再有就是从建筑的防火问题和防雨问题来说,北方较为适合硬山建筑.原因是空气干燥容易产生火灾烧毁木结构建筑。为此在木结构外边砌筑青砖阻隔了火灾对古建筑的破坏;南方较为适合悬山建筑.主要原因是南方雨水较大雨水加杂着大风,以极快的速度从天而降,有时候瞬间雨水会造成整座城市被暴雨之水淹没。所以为防止雨水较少量地浇筑到建筑之上就要采用悬山建筑样式,悬山的“挑出”80CM~100CM的长度,安装博缝板(博缝板 :宽 6~7 椽径;厚 0.8~1 椽径)。挑出部分的檩经之下安装燕尾枋:高 0.5;厚 1/6D 或厚 0.25D。再有挑檐檩下安装连机(连机----桁枋之间谓之“连机木”。连机木为开间的2/10定之;一般宽1.8寸~3寸;高度为2.4寸~5寸。常雕水浪、蝠云、金钱如意)。

     这类古建筑形式从建筑等级方面要低于庑殿建筑样式和歇山建筑样式,它是在古建筑属于第三个等级。同时悬山建筑又与硬山建筑形式很接近的一种建筑样式。悬山屋面顶是由两坡出水的五脊两坡式(官式古建筑样式),也有两坡出水的一脊两坡样式,这些都是小式或地方性建筑做法。

    这次设计、建造的仿古建筑就是属于古建筑当中的小式建筑与南式建筑结合的建筑形式

    此建筑占地面积约660m2,总建筑面积:21277m2。总面阔:2040m;总进深10430m。建筑外型采取两坡顶的悬山样式,山面出外挑08m为山面的博缝板(博缝板宽400x80mm)。

    按照宅主人的意见,周边有许多居民住房为了建造自己的宅子不超越周围民宅的房屋高度,为此自己的宅子的高度需要适当在厚有建造二层宅子的基础上要降低房屋的高度。因为在乡村建造房屋很忌讳别人的房子的屋脊高过自己的住房.其中的原由是总感觉被人压一头很是不舒服。综合以上的原因本人建造宅子就不想这样做事。

二层设计为阁楼式样,可以在比一层的层高稍低一些,以步架梁为2米高的住房空间满足、扩大整体住宅空间。一层到二层的楼梯设计在整体平面的西北角处(乾位),一层楼梯占据半间房在楼梯间中预留出半间房的空间设计通往宅子后面的小门和一扇窗户,同时在楼梯下面存放消火器材、分配电箱。二层的楼梯口同样占据二层半间房的面积,在另一半的面积位置上布置楼梯间内的微型会客厅。

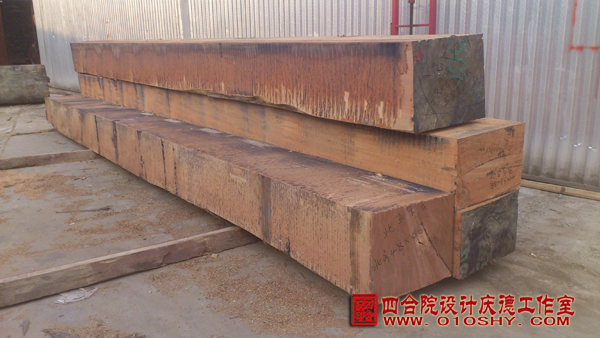

木料:(名称***

位于赤道南部的安哥拉,年降雨量较多,适合桉木生长。气干密度:0.6g/cm3。木材纹理顺直,心材淡红。木材重.结构稳定。用材需按照结构力学的体量进行裁用。

用途:适用于桥梁.建筑(柱、枋等).装修等。木结构钉钉一般.握钉一般,有利于开榫结构关系。

(名称***乔木,高约40m,胸径约1.2m。本树种约10种。树皮:厚0.5~1.5cm,质软,易条状剥离。心材紫红褐色,具深色细条纹。边材浅黄白色,宽5~10cm。木材材性:有花纹。纹理直、略交错;结构略细而匀;重硬;强度很高;干缩小。易于加工,切面光滑;油漆和胶黏性能良好;握钉力强,须先钻孔。耐腐。干燥困难,易开裂、翘曲。气干密度0.70~0.90g/cm3。适用于建筑、建筑装修、枕木、桩木、桥梁等。

综合原因:旧料杉木:900元~1300元一方料

阁楼建造图纸设计椽子为9CM*9CM见方(阁楼屋顶檩条由九檩形式设计)。

之初按900元一方料计算旧杉木的木料看起来是节省了很多阁楼建设费用。其实不然,我们可以仔细分析一根杉木在不同的尺寸材使用之中产生的不同结果。一根杉木直径16CM18CM*长600CM,用这样木材开料9CM*9CM见方的椽子,用直径16CM18CM截面的木料是无法开出阁楼建造使用的9CM*9CM见方的椽子材料。为此只能把材料减小椽子见方尺寸8.5CM*8.5CM。



如果一根杉木直径截面16CM18CM的木料,开料截面为9CM*9CM见方的椽子是开料不出来的,为此需要减小椽子截面尺寸改为8.5CM*8.5CM的木料尺寸。下的木料(没有结巴情况下)开出两块宽为12CM*厚2.5CM的望板(带皮望板材左右各出一块,木料宽12CM*厚2.5CM。想要出三根椽子是无法实现的事情,为此,如此计算最初预想的900元一方料到达现在经过仔细合计结构的率出料率:55或%57。(木料直径小的木料开出见方木料的出材率是很低的)最终计算结构值:总值在1636.3元一方(比起张家港的1450元一立方木材还贵186.30元一立方木材,出材率是75)。另外,杉木料四分之一部分小头劈裂现象严重,(用于檩将就使用)用于椽子废料就多了。出材率%45

安装抱框:由于现场木料十分紧张为此需要先确定断桥铝门窗扇边框尺寸之后,才能确定施工现场抱框的看面与厚度等的相关比例尺寸。



     由于木材在开料进行中,有一根60CM直径的原木出现巨大空洞,为此造成木料紧张。再不提高建造成本的基础上,有些木料就需要相应减少尺寸。在一层门扇抱框原有看面200mm*150mm的基础上相应减小尺寸为看面180mm*120mm的尺寸、窗户抱框看面150mm*120mm二层窗户抱框看面140mm~看面130*110mm明间门扇为六扇,每扇门宽750mm*2900mm。清幽阁正面在减少门扇抱框尺寸的同时,在清幽阁后面墙与建筑两侧山墙之上的窗户抱框进一步减小尺寸。这样一来节省了不少建筑总木料的成本,为老校长节省了建造房屋的总成本的投入。
